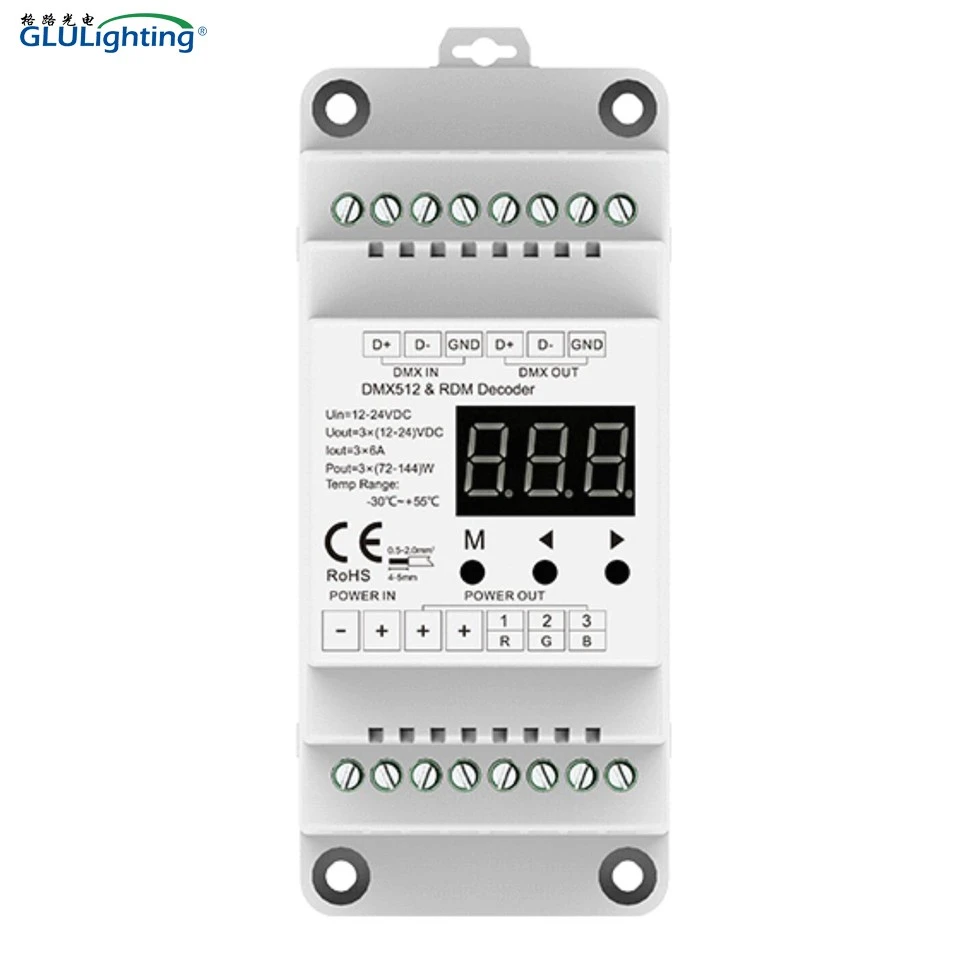

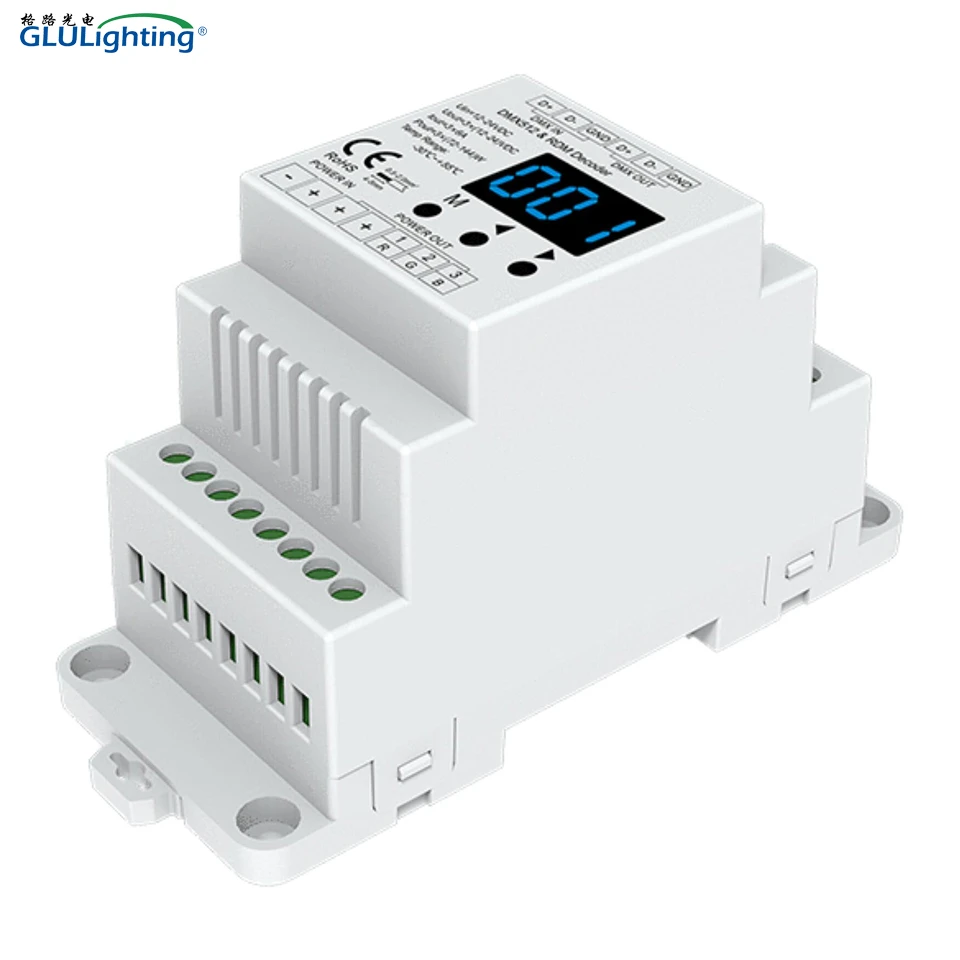

3-kanałowy dekoder CV DMX512 i RDM
● Funkcja DMX512 i RDM;
● Funkcja samodzielna;
● Siedem częstotliwości PWM;
● Ściemnianie liniowe lub logarytmiczne;
●Cyfrowy wyświetlacz numeryczny.
Opis
Parametry techniczne
1. Przestrzegaj standardowych protokołów DMX512/RDM.
2. Cyfrowy wyświetlacz numeryczny, ustaw adres początkowy dekodowania DMX za pomocą przycisków.
3. Funkcja RDM może realizować komunikację wewnętrzną pomiędzy masterem DMX a dekoderem.
4. Na przykład adres dekodera DMX można ustawić za pomocą głównej konsoli DMX.
5. Częstotliwość PWM do wyboru 250/500/1000/2000/4000/8000/16000 Hz.
6. Możliwość wyboru logarytmicznej lub liniowej krzywej ściemniania.
7. Możliwość wyboru niezależnego trybu RGB i 3-kanałowego ściemniacza, którymi sterujemy przyciskami z wbudowanymi programami, a nie sygnałem DMX.

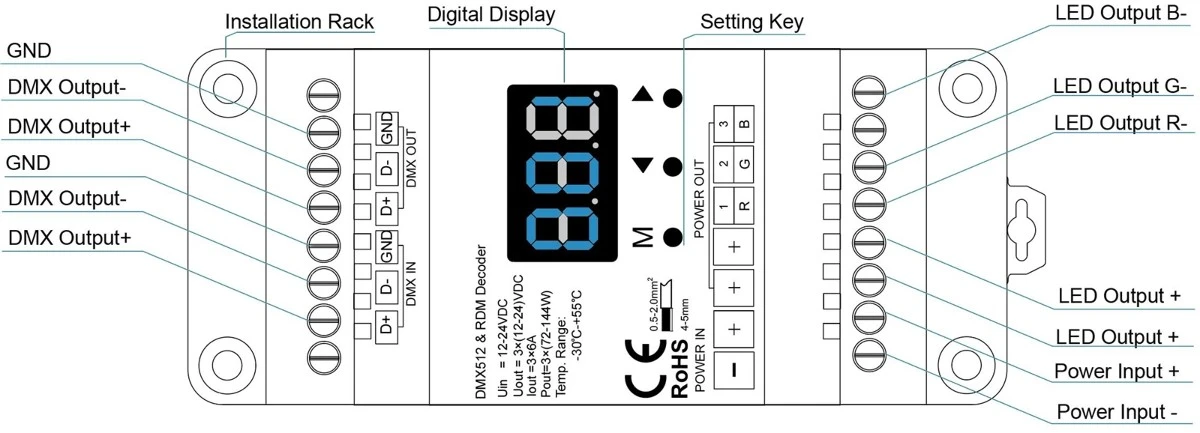

Konstrukcje i instalacje mechaniczne

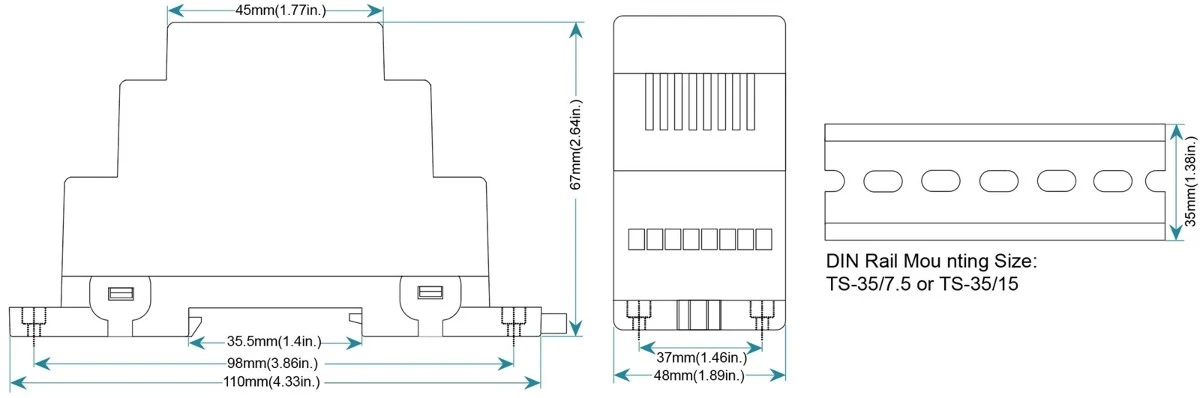

Wymiary mechaniczne
Schemat okablowania
Jeśli połączysz się z Jeśli połączysz się z
Taśma LED RGB Jednokolorowa taśma LED
Notatka:
1. Jeżeli podłączonych jest więcej niż 32 dekoderów lub gdy używana jest zbyt długa linia sygnałowa, potrzebny jest wzmacniacz sygnału DMX. Wzmocnienie sygnału nie powinno być ciągłe większe niż 5-krotne.
2. Jeśli efekt odrzutu występuje z powodu dłuższej linii sygnałowej lub złej jakości linii, spróbuj podłączyć rezystor końcowy o wartości 0.25W 90-120Ω na końcu każdej linii.
Zmiana trybów RGB
| NIE. | Tryby | NIE. | Tryby | NIE. | Tryby |
| P01 | Statyczna czerwień | P11 | Zielony stroboskop | P21 | Czerwony żółty gładki |
| P02 | Statyczny zielony | P12 | Niebieski stroboskop | P22 | Zielony cyjan gładki |
| P03 | Statyczny niebieski | P13 | Biały stroboskop | P23 | Niebiesko-fioletowy gładki |
| P04 | Statyczny żółty | P14 | Stroboskop RGB | P24 | Niebiesko-biały gładki |
| P05 | Statyczny cyjan | P15 | 7-kolorowy stroboskop | P25 | RGB+W gładkie |
| P06 | Statyczny fiolet | P16 | Czerwień pojawia się i znika | P26 | RGBW gładkie |
| P07 | Statyczny biały | P17 | Zieleń pojawia się i znika | P27 | RGBY gładka |
| P08 | Skok RGB | P18 | Niebieski pojawia się i znika | P28 | Żółto-cyjanowo-fioletowy gładki |
| P09 | Skok 7 kolorów | P19 | Biel pojawia się i znika | P29 | RGB gładkie |
| P10 | Czerwony stroboskop | P20 | RGBW zanika i pojawia się | P30 | 6 kolorów gładkich |
★ Aby uzyskać inne informacje na temat szczegółowej obsługi, zapoznaj się z instrukcją obsługi lub skonsultuj się z naszym działem sprzedaży.
Popularne Tagi: 3-kanałowy dekoder cv dmx512 i rdm, Chiny, producenci, dostawcy, fabryki, dostosowane
Parametry techniczne
| Wejście i wyjście | Bezpieczeństwo i kompatybilność elektromagnetyczna | ||
| Napięcie wejściowe | 12-24prąd stały | Norma EMC (EMC) |
EN IEC 55015:2019+A11:2020 PL 61000-3-3:2013+A11:2019 |
| Prąd wejściowy | 18.5A | ||
| Napięcie wyjściowe | 3×(12-24)prąd stały | ||
| Prąd wyjściowy | 3CH, 6A/CH | Norma bezpieczeństwa (LVD) | PL 62368-1:2020+A11:2020 |
| Moc wyjściowa | 3×(72-144)W | Orzecznictwo | CE, EMC, LVD |
| Typ wyjścia | Stałe napięcie | Gwarancja | |
| Gwarancja | 5 lat | ||
| Środowisko | Pakiet | ||
| Rozmiar | Dł. 110 x szer. 48 x wys. 67 mm | ||
| Temperatura pracy | Ta: -30OC ~ +55OC | Waga | 0.397 kg |
| Temperatura obudowy (maks.) | Ta: +75OC | Ochrona | |
| Ocena IP | Stopień ochrony IP20 | Ochrona | Odwrotna polaryzacja |
